液压三辊对称式卷板机
  • [list:title]

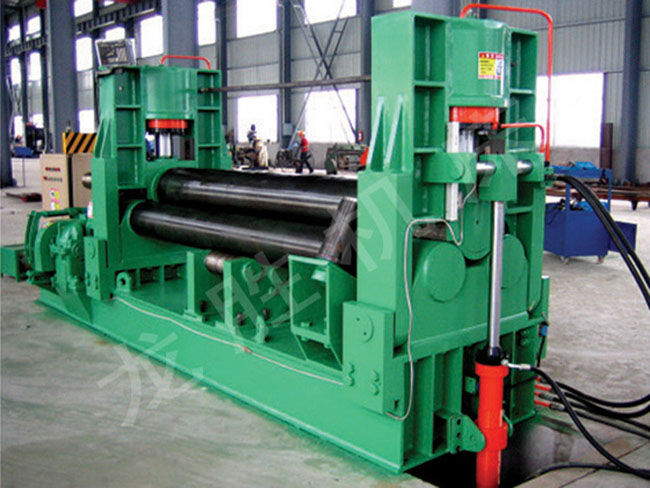

液压三辊对称式卷板机

结构与特点：

该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。
在线订购

24小时咨询热线
13142999929吴经理

服务支持 联系我们

产品介绍：


特点：

该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。

技术参数：


规格型号
卷板最大厚度mm
卷板最大宽度mm
卷板屈服极限Mpa
卷板速度m/min
满载最小直径mm
上辊直径mm
下辊直径mm
下辊中心距mm
主电机功率kw
液压电机功率kw
W11-30*2000
30
2000
245
4
1200
360
290
480
22
7.5
W11-25*2500
25
2500
245
4
1200
370
300
480
22
7.5
W11-30*2500
30
2500
245
4
1200
420
360
550
30
11
W11-25*3000
25
3000
245
4
1200
430
370
550
30
11
W11-30*3000
30
3000
245
4
1200
450
390
600
30
11
W11-40*2500
40
2500
245
3.5
1400
500
400
600
37
15
W11-40*3000
40
3000
245
3.5
1600
540
440
600
45
18.5
W11-50*3000
50
300
245
3.5
2000
580
480
750
55
22
W11-60*3000
60
3000
245
3.5
2400
660
560
800
75
30
W11-70*3000
70
3000
245
3.5
2800
710
620
850
90
37
W11-80*3000
80
3000
245
3.5
3200
770
680
900
90
37
W11-90*3000
90
3000
245
3.5
3600
820
730
950
110
45
W11-100*3000
100
3000
245
3.5
4000
860
770
1000
110
45
W11-110*3000
110
3000
245
3.5
4400
900
810
1080
132
55
W11-120*3000
120
3000
245
3.5
4800
950
860
1160
132
55
